一文读懂：滤筒式工业除尘器的工作原理与核心优势

滤筒式工业除尘器是现代工业配套产线中常见的粉尘净化设备，特别是机械加工、焊接、粉末涂装、食品、制药等行业中非常常见。

‍滤筒式工业除尘器核心原理可以概括为：通过风机产生的负压吸力，将含尘空气吸入设备内部，利用纤维滤筒对粉尘进行拦截、过滤，使洁净空气排出，而粉尘则被阻隔在滤筒表面，并通过定期的清灰装置抖落至集尘容器中。

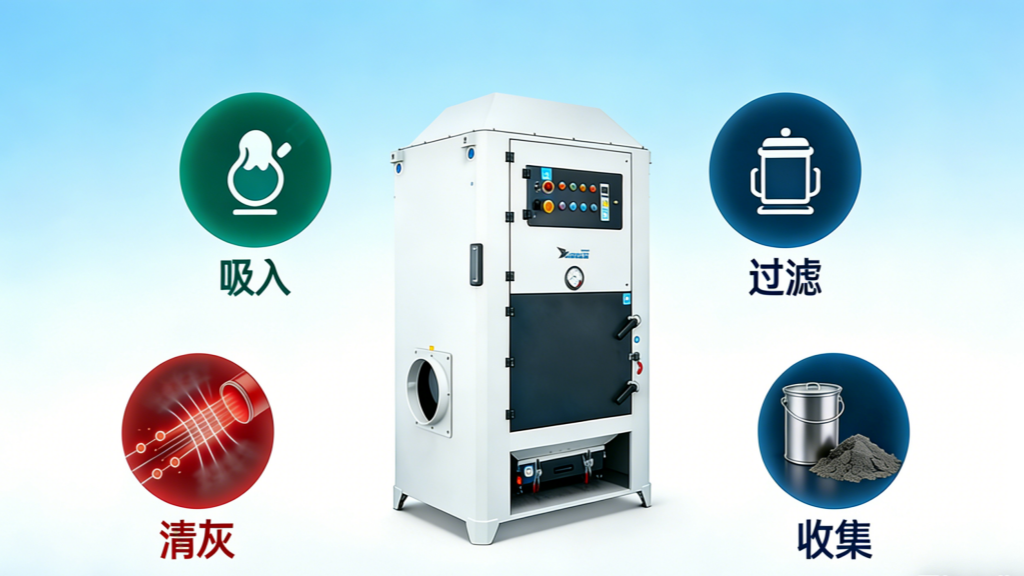

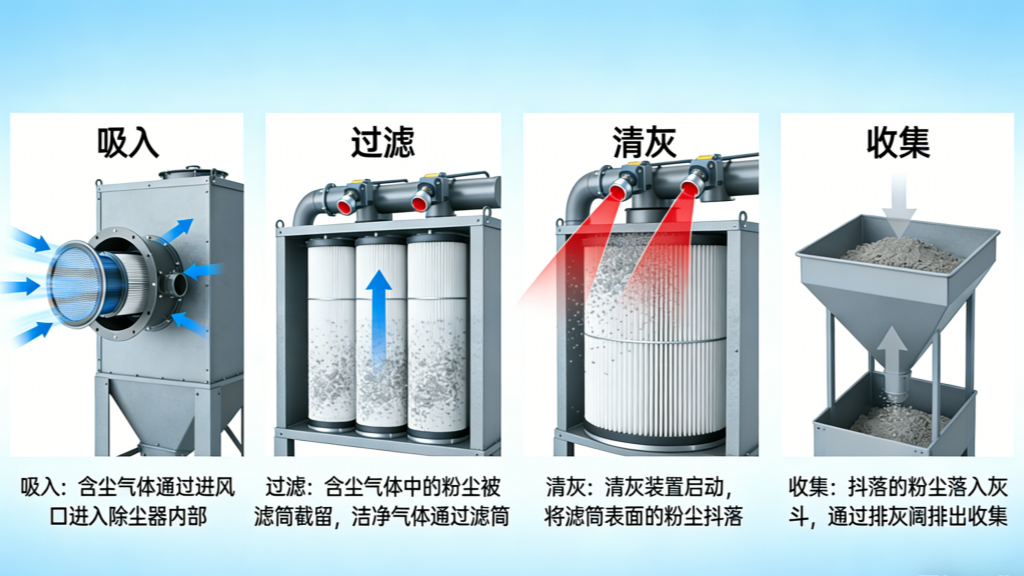

整个过程可以分解为以下四个关键步骤：

1. 捕集与吸入

   在产尘点（如切割、打磨、投料口等）安装吸尘罩或吸尘口。

   除尘器内置的风机启动后，在除尘器内部、吸尘管道中形成负压（即吸力）。

   含尘空气在气压差的作用下，被迅速吸入除尘管道，并输送至除尘器主机。

2. 过滤与分离（核心环节）

   含尘空气从进气口进入除尘器箱体后，由于气流导流板的作用，速度降低，部分大颗粒粉尘会因重力直接掉入灰斗，实现初级沉降。

   随后，气流均匀地进入滤筒区。滤筒通常由致密的聚酯纤维、覆膜滤料或其他复合材料折叠而成，具有巨大的过滤表面积。

   在空气穿过滤筒纤维时，粉尘颗粒主要通过以下机制被阻截：

   筛滤作用：直径大于纤维间隙的颗粒被直接拦截。

   惯性碰撞：气流绕过纤维时，质量较大的粉尘因惯性撞上纤维而被捕集。

    拦截作用：细小粉尘随气流运动时，因与纤维表面接触而被钩住。

    扩散作用：对于亚微米级的超细颗粒，在布朗运动作用下与纤维碰撞而被捕获。

   经过滤筒过滤后，洁净的空气进入滤筒中央的洁净空气室。

3. 洁净空气排放

   汇集在洁净空气室中的干净空气，经由除尘器上部的出风口，通过风机排向室外或车间内循环（根据粉尘性质和环境要求决定）。

4. 清灰与收集（保持持续高效的关键）

   随着过滤的进行，粉尘在滤筒外表面不断积聚，形成“粉尘层”，这会增加气流阻力（表现为压差升高）。

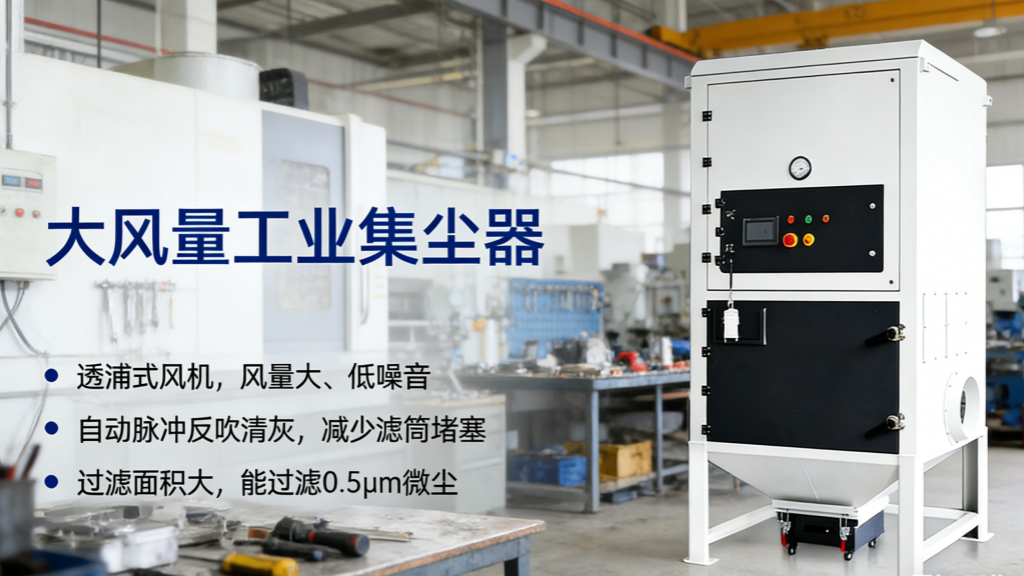

   为确保设备持续稳定运行，必须定期清除这些粉尘。滤筒除尘器主要采用“脉冲喷吹清灰” 方式：

    触发：由压差传感器或定时控制器自动启动。

    动作：电磁脉冲阀瞬间开启，将压缩空气（0.4-0.6MPa）以极短的时间（约0.1秒）喷入滤筒内部。

    效果：压缩空气在滤筒内急剧膨胀，形成一股反向的冲击波和气流，使滤筒外表面的粉尘层成片、成块地剥离，落入下方的灰斗中。

   清灰是逐组、逐排进行的，每次只清少数滤筒，确保系统不停机、不中断过滤。

   落入灰斗的粉尘通过卸灰阀（如旋转阀、插板阀）定期排出，或由集尘盒、集尘车收集处理。

滤筒式工业除尘器的核心特点（与其常见的布袋式除尘器对比）

过滤材料

滤筒式：折叠式滤筒，褶皱深，过滤面积大。

布袋式：圆柱形布袋，面积相对较小。

设备体积

滤筒式：在同等风量下，结构更紧凑，体积小。

布袋式：体积相对较大。

过滤精度

滤筒式：通常更高，尤其是采用覆膜滤料时，可捕获0.5微米以上的颗粒，效率>99.9%。

布袋式：取决于滤料，但同等精度下可能更昂贵。

清灰方式

滤筒式：多为脉冲喷吹，效果好，能耗相对低。

布袋式：有脉冲、反吹等多种方式。

更换维护

滤筒式：更换方便，但单个滤筒成本较高。

布袋式：更换布袋工作量稍大。

适用场景

滤筒式：更适合空间受限、粉尘量中等、精度要求高的场合，如焊接烟尘、抛光粉尘、药品粉末等。

布袋式：更适合大风量、高浓度、高温的工况，如水泥、冶金、燃煤锅炉等。

简单来说，滤筒式工业除尘器就像一个高效的“粉尘筛子”。它利用负压吸尘将污染空气“吃”进去，通过滤筒的精细过滤将粉尘“留下”，让干净空气“排出”，再通过脉冲喷吹定期“自我清洁”，将收集的粉尘集中处理。

这种设计使其成为现代自动化产线中高效、节能、节省空间的理想除尘配套设备。
